Śruby kulowe mogą być wykonywane różnymi technologiami, w tym przez szlifowanie, walcowanie oraz łuszczenie gwintów, określane angielskim terminem whirling, a potocznie również jako wiórkowanie.

Każda z tych metod inaczej kształtuje bieżnię wału, wymaga innego wyposażenia i ma własne zalety produkcyjne. Wpływa między innymi na koszt, termin wykonania, możliwe długości, średnice, profile oraz opłacalność produkcji seryjnej i jednostkowej.

Nie należy jednak przyjmować prostego podziału:

śruba szlifowana jest dokładna, łuszczona mniej dokładna, a walcowana nadaje się tylko do prostych zastosowań.

Nowoczesne łuszczenie twarde, czyli hard whirling, może pozwalać na wykonywanie bardzo dokładnych profili śrubowych. W odpowiednio zaprojektowanym i kontrolowanym procesie śruba łuszczona może spełniać tę samą wymaganą klasę dokładności co śruba szlifowana, o ile potwierdzają to pomiary gotowego elementu.

Również śruby walcowane mogą zapewniać parametry w pełni wystarczające dla wielu profesjonalnych osi automatyki, transportu i pozycjonowania.

Sama technologia nie jest klasą dokładności. O jakości gotowego mechanizmu decydują rzeczywiste wyniki pomiarów, profil bieżni, prostoliniowość, obróbka cieplna, preload, moment ruchu oraz kontrola kompletnego zespołu śruba–nakrętka.

Sprawdź ofertę i powiązane materiały

Zobacz ofertę śrub kulowych, pociągowych i trapezowych

Pobierz katalog śrub kulowych Korta

Dorabianie śrub kulowych według rysunku lub wzorca

Najważniejsza odpowiedź

Szlifowanie, walcowanie i łuszczenie są metodami wykonania bieżni. Nie są samodzielnym oznaczeniem klasy dokładności.

Wybór technologii powinien wynikać z wymagań dotyczących:

• dokładności skoku,
• profilu bieżni,
• powierzchni roboczej,
• preloadu,
• momentu ruchu,
• długości i średnicy wału,
• nośności,
• trwałości,
• wielkości serii,
• terminu i kosztu.

Potrzeba lub warunek	Najczęściej rozważana technologia
Wysoka klasa dokładności	Szlifowanie lub precyzyjne łuszczenie
Indywidualna kontrola przebiegu skoku	Szlifowanie lub sterowane łuszczenie
Produkcja seryjna standardowych wałów	Często walcowanie
Standardowa automatyka i transport	Często śruba walcowana
Nietypowy skok lub profil	Łuszczenie albo szlifowanie
Bardzo duża długość	Często łuszczenie lub proces specjalny
Duża średnica	Łuszczenie, szlifowanie lub proces łączony
Mała seria specjalna	Często łuszczenie albo szlifowanie
Zamiennik niedostępnej części OEM	Technologia dobrana do parametrów wzorca
Najniższy koszt produkcji seryjnej	Zwykle walcowanie
Precyzyjna oś CNC	Technologia potwierdzona pomiarem wymaganej klasy

Tabela przedstawia typowe kierunki doboru. Nie określa bezwzględnych granic poszczególnych technologii.

Technologia wykonania nie jest klasą dokładności

Klasa dokładności opisuje dopuszczalne odchyłki gotowej śruby. Dotyczy przede wszystkim zgodności rzeczywistego przesunięcia nakrętki z przesunięciem nominalnym wynikającym z obrotu wału.

Metoda produkcji opisuje natomiast sposób uzyskania profilu bieżni.

Dwie śruby wykonane tą samą metodą mogą różnić się:

• błędem skoku,
• prostoliniowością,
• profilem bieżni,
• chropowatością,
• biciem,
• jakością warstwy wierzchniej,
• momentem ruchu,
• wartością i stabilnością preloadu,
• nośnością,
• zakresem kontroli końcowej.

Możliwa jest również sytuacja odwrotna: śruba szlifowana i śruba łuszczona mogą spełniać tę samą klasę dokładności oraz te same wymagania funkcjonalne.

Nie oznacza to, że technologie są równoważne w każdym wymiarze i dla każdej geometrii. Oznacza jedynie, że nie należy określać jakości śruby wyłącznie na podstawie nazwy procesu.

Co należy określić przed wyborem technologii?

Przed wyborem sposobu wykonania trzeba zdefiniować parametry gotowego mechanizmu:

Parametr	Dlaczego jest ważny?
Klasa dokładności	Określa dopuszczalne odchyłki przesuwu
Błąd skoku	Wpływa na dokładność pozycjonowania
Długość robocza	Wpływa na produkcję, pomiar i prostoliniowość
Średnica wału	Wpływa na sztywność, nośność i wyboczenie
Skok	Wpływa na prędkość, moment i geometrię bieżni
Profil bieżni	Decyduje o kontakcie kulek i rozkładzie obciążenia
Preload (napięcie wstępne)	Wpływa na luz, sztywność, temperaturę i moment
Moment ruchu	Informuje o oporach oraz równomierności pracy
Nośność	Musi odpowiadać siłom roboczym i przeciążeniom
Prędkość	Wpływa na temperaturę, smarowanie i recyrkulację
Materiał i twardość	Wpływają na trwałość powierzchni roboczych
Wielkość serii	Decyduje o opłacalności oprzyrządowania
Termin	Może ograniczać dostępne procesy produkcyjne
Kontrola odbiorcza	Potwierdza rzeczywiste parametry śruby

Dopiero po określeniu tych danych można racjonalnie zdecydować, czy właściwsze będzie szlifowanie, walcowanie, łuszczenie czy połączenie kilku procesów.

Jak powstaje śruba kulowa?

Wykonanie śruby kulowej nie ogranicza się do jednej operacji kształtowania gwintu.

Kompletny proces może obejmować:

• dobór materiału,
• przygotowanie półfabrykatu,
• obróbkę wstępną wału,
• wykonanie profilu bieżni,
• obróbkę cieplną,
• prostowanie,
• obróbkę wykańczającą,
• wykonanie czopów i zakończeń,
• wykonanie lub dopasowanie nakrętki,
• dobór kulek,
• ustawienie luzu lub preloadu,
• kontrolę profilu,
• pomiar skoku,
• pomiar prostoliniowości i bicia,
• kontrolę momentu ruchu,
• test kompletnego zespołu.

Kolejność operacji może się zmieniać w zależności od materiału, wymiarów, obróbki cieplnej i docelowej klasy dokładności.

W niektórych rozwiązaniach profil jest kształtowany przed hartowaniem i później wykańczany. W innych precyzyjna obróbka bieżni odbywa się już po uzyskaniu docelowej twardości.

Śruba kulowa szlifowana

W śrubie szlifowanej profil bieżni jest kształtowany lub wykańczany za pomocą odpowiednio przygotowanej ściernicy.

Obróbka może być wykonywana po hartowaniu, dzięki czemu możliwe jest korygowanie geometrii w materiale o docelowej twardości.

Szlifowanie jest szeroko wykorzystywane przy produkcji śrub do:

• obrabiarek CNC,
• maszyn pomiarowych,
• szlifierek,
• precyzyjnych stołów,
• urządzeń badawczych,
• osi wymagających kontrolowanego przebiegu skoku.

Technologia pozwala kontrolować:

• profil bieżni,
• skok,
• położenie powierzchni roboczej,
• chropowatość,
• średnice i wymiary charakterystyczne profilu bieżni,
• korekcję skoku,
• geometrię na długości wału.

Sam fakt szlifowania nie gwarantuje jednak konkretnej klasy. Musi ona zostać potwierdzona pomiarem gotowego elementu.

Zalety śrub szlifowanych

Duża kontrola geometrii

Szlifowanie umożliwia dokładne kształtowanie profilu i wymiarów bieżni, również po obróbce cieplnej.

Możliwość uzyskania wysokich klas dokładności

Proces dobrze nadaje się do mechanizmów, w których wymagany jest mały błąd skoku oraz szczegółowa kontrola położenia.

Możliwość korekcji skoku

W zależności od wyposażenia można realizować kontrolowany przebieg odchyłki lub indywidualną korekcję wynikającą z konstrukcji maszyny.

Dobra jakość powierzchni

Prawidłowo wykonane szlifowanie pozwala uzyskać powierzchnię odpowiednią do stabilnej współpracy z kulkami.

Przydatność do precyzyjnego preloadu

Kontrolowana geometria wału i nakrętki ułatwia uzyskanie założonego kąta kontaktu, momentu oraz sztywności.

Rozbudowana metrologia

Śruby szlifowane często są przeznaczone do aplikacji wymagających protokołów pomiarowych i odbioru dokładności.

Ograniczenia śrub szlifowanych

Koszt procesu

Precyzyjne szlifowanie wymaga odpowiednich obrabiarek, ściernic, oprzyrządowania oraz kontroli warunków procesu.

Czas wykonania

Produkcja indywidualnego elementu może wymagać wielu operacji, prostowania i wieloetapowej kontroli.

Opłacalność w prostych zastosowaniach

Najwyższa dostępna dokładność nie zawsze jest potrzebna. W osi transportowej zastosowanie śruby szlifowanej może nie przynieść proporcjonalnej korzyści.

Ograniczenia wyposażenia

Bardzo duża długość, średnica albo nietypowy profil mogą wymagać specjalistycznej szlifierki lub innego procesu.

Ryzyko nieprawidłowej warstwy wierzchniej

Niewłaściwie prowadzona obróbka może powodować miejscowe przegrzanie, przypalenia lub zmiany w warstwie powierzchniowej.

Śruba kulowa walcowana

Walcowanie polega na kształtowaniu profilu przez plastyczne odkształcanie materiału pomiędzy narzędziami.

Materiał nie jest usuwany w postaci wiórów. Zostaje przemieszczony w celu uzyskania wymaganej geometrii gwintu.

Proces jest wydajny i szczególnie korzystny przy produkcji seryjnej powtarzalnych wałów.

Śruby walcowane są powszechnie stosowane w:

• automatyce,
• urządzeniach transportowych,
• maszynach pakujących,
• systemach manipulacyjnych,
• prostszych osiach pozycjonujących,
• napędach katalogowych,
• urządzeniach produkowanych seryjnie.

Określenie „walcowana” nie oznacza automatycznie małej dokładności. Rzeczywiste parametry zależą od konkretnego produktu, procesu i kontroli końcowej.

Zalety śrub walcowanych

Wysoka wydajność produkcji

Proces pozwala szybko kształtować profil, zwłaszcza przy powtarzalnych seriach.

Korzystny koszt jednostkowy

Przy standardowych średnicach i skokach walcowanie może być najbardziej ekonomicznym sposobem produkcji.

Dobra dostępność

Popularne śruby walcowane są często dostępne jako wały katalogowe albo kompletne zespoły z nakrętkami.

Dobre parametry użytkowe

Odpowiednio dobrana śruba walcowana może zapewniać wysoką sprawność, dobrą powtarzalność i trwałość odpowiednią dla aplikacji przemysłowej.

Możliwość obróbki zakończeń

Standardowy wał może zostać dostosowany do maszyny przez wykonanie indywidualnych czopów, gwintów, wpustów i powierzchni łożyskowych.

Korzystne wykorzystanie materiału

Proces nie generuje takiej ilości odpadu jak obróbka skrawaniem.

Ograniczenia śrub walcowanych

Koszt specjalnych narzędzi

Nietypowy skok, średnica albo profil mogą wymagać osobnego oprzyrządowania, co przy małej serii może być nieopłacalne.

Mniejsza elastyczność wykonań jednostkowych

Walcowanie jest szczególnie korzystne w produkcji powtarzalnej.

Ograniczone możliwości indywidualnej korekcji

Nietypowy przebieg skoku lub lokalna korekcja są trudniejsze do uzyskania niż w procesach sterowanej obróbki skrawaniem.

Zależność od całego procesu

Na wynik wpływają narzędzia, materiał, przygotowanie półfabrykatu, parametry walcowania, obróbka cieplna, prostoliniowość oraz kontrola końcowa.

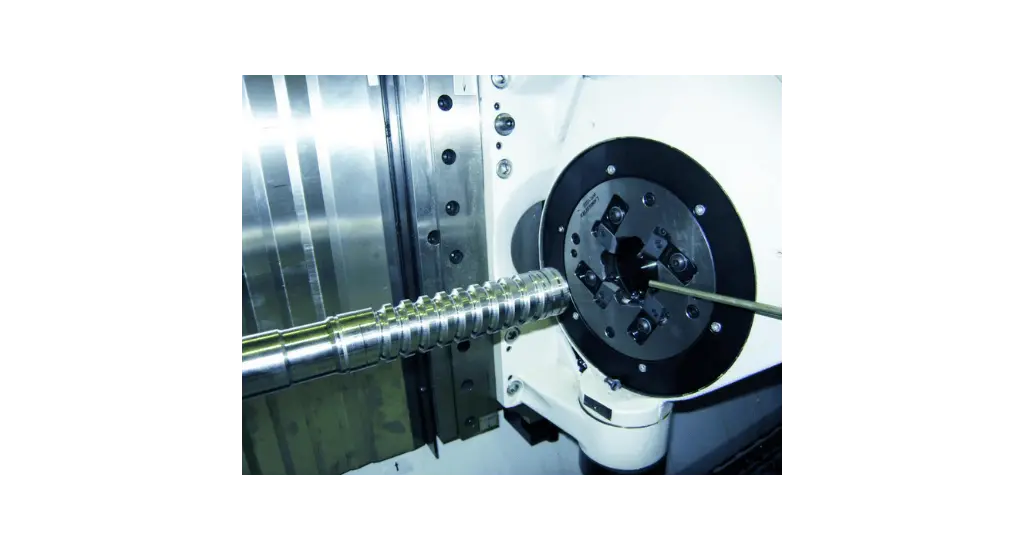

Czym jest łuszczenie gwintów — whirling?

Łuszczenie gwintów, określane angielskim terminem whirling, jest metodą obróbki profili śrubowych za pomocą obracającej się głowicy wyposażonej w kilka ostrzy.

W polskiej praktyce przemysłowej proces jest również potocznie nazywany wiórkowaniem. W dalszej części artykułu stosujemy przede wszystkim określenie „łuszczenie”.

Podczas pracy głowica narzędziowa obraca się wokół wału. Zsynchronizowany ruch obrotowy i osiowy pozwala uzyskać wymaganą linię śrubową oraz profil bieżni.

Proces może być wykonywany:

• w materiale przed obróbką cieplną,
• jako obróbka dokładna przed wykańczaniem,
• w materiale utwardzonym jako hard whirling,
• jako operacja końcowa, jeżeli proces zapewnia wymagane parametry.

Łuszczenie nie musi być wyłącznie obróbką zgrubną. Nowoczesne obrabiarki, narzędzia oraz systemy pomiarowe pozwalają wykorzystywać tę technologię do wykonywania precyzyjnych śrub.

Dlaczego łuszczenie może osiągać wysoką dokładność?

Dokładność procesu zależy od wielu elementów:

• geometrii obrabiarki,
• sztywności głowicy,
• dokładności synchronizacji osi,
• jakości i ustawienia ostrzy,
• sposobu podparcia wału,
• stabilności temperatury,
• parametrów skrawania,
• kontroli zużycia narzędzia,
• pomiaru w trakcie produkcji,
• korekcji programu,
• kontroli gotowego profilu i skoku.

Przy odpowiednim wyposażeniu możliwe jest bieżące mierzenie odchyłek i wprowadzanie korekt do procesu.

Dlatego nie należy traktować łuszczenia jako technologii z definicji mniej dokładnej od szlifowania.

Łuszczenie twarde — hard whirling

Hard whirling oznacza łuszczenie materiału utwardzonego.

Proces może być stosowany po obróbce cieplnej, kiedy wał ma już docelową twardość. Pozwala to ograniczyć wpływ odkształceń powstających podczas hartowania na ostateczną geometrię bieżni.

Łuszczenie twarde może być rozważane jako alternatywa lub uzupełnienie szlifowania w przypadku:

• precyzyjnych śrub kulowych,
• długich wałów,
• specjalnych profili,
• dużych średnic,
• krótkich i średnich serii,
• zamienników wykonywanych według wzorca.

Możliwości trzeba każdorazowo potwierdzić dla konkretnej średnicy, długości, twardości, skoku i klasy dokładności.

Zalety technologii łuszczenia

Wysoka możliwa dokładność

Właściwie opracowany proces może zapewniać precyzyjny skok, profil i powierzchnię bieżni.

Duża elastyczność geometrii

Możliwe jest wykonywanie:

• nietypowych skoków,
• specjalnych profili,
• śrub wielozwojnych,
• dużych średnic,
• elementów do maszyn specjalnych.

Przydatność do długich wałów

Łuszczenie może być korzystne przy dużych długościach, jeżeli zastosowane zostaną właściwe podpory i kontrola ugięcia.

Opłacalność małych i średnich serii

W porównaniu z wykonaniem specjalnych narzędzi do walcowania technologia może być bardziej elastyczna przy produkcji niestandardowej.

Możliwość obróbki po hartowaniu

Hard whirling pozwala kształtować profil w materiale o docelowej twardości.

Możliwość sterowanej korekcji

Proces CNC może umożliwiać wprowadzanie korekt geometrii lub skoku na podstawie pomiarów.

Wydajne usuwanie materiału

Wieloostrzowa głowica może zapewniać dużą wydajność w porównaniu z klasycznym toczeniem gwintu.

Ograniczenia technologii łuszczenia

Wysokie wymagania wobec obrabiarki

Proces wymaga sztywności, dokładnej synchronizacji osi i stabilnego prowadzenia głowicy.

Wymagające przygotowanie narzędzi

Geometria ostrzy musi być dopasowana do profilu bieżni, skoku i kąta linii śrubowej.

Wpływ zużycia ostrzy

Stan narzędzi może zmieniać profil, wymiar i jakość powierzchni.

Ryzyko drgań długiego wału

Smukłe elementy wymagają odpowiedniego podparcia, podtrzymek i kontroli parametrów.

Konieczność pełnej metrologii

Sama deklaracja wykorzystania whirlingu nie potwierdza klasy. Gotowa śruba musi zostać zmierzona.

Czy śruba łuszczona może mieć tę samą klasę co szlifowana?

Tak.

Śruba wykonana przez łuszczenie może spełniać tę samą klasę dokładności co śruba szlifowana, jeżeli:

• proces ma odpowiednie możliwości,
• profil mieści się w wymaganych tolerancjach,
• błąd skoku spełnia kryteria odbioru,
• prostoliniowość i bicie są prawidłowe,
• gotowy element został zmierzony,
• kompletna para śruba–nakrętka spełnia wymagania dotyczące preloadu i momentu.

Nie oznacza to, że każda śruba łuszczona automatycznie odpowiada każdej śrubie szlifowanej.

Analogicznie nie każda śruba szlifowana ma najwyższą klasę dokładności.

W dokumentacji należy wskazywać wymaganą klasę i parametry funkcjonalne, a nie ograniczać wymaganie wyłącznie do nazwy technologii.

Czy śruba walcowana może być precyzyjna?

Tak, jeżeli jej rzeczywiste parametry odpowiadają wymaganiom aplikacji.

Określenie „precyzyjna” powinno być odnoszone do:

• klasy dokładności,
• błędu skoku,
• luzu,
• powtarzalności,
• momentu ruchu,
• wymagań całej osi.

Śruba walcowana może zapewniać dokładność wystarczającą dla automatyki, transportu, urządzeń laboratoryjnych i wielu osi pozycjonujących.

Jeżeli aplikacja wymaga indywidualnej korekcji skoku, bardzo małych odchyłek lub szczegółowego protokołu metrologicznego, trzeba potwierdzić, czy konkretny produkt walcowany spełnia te warunki.

Porównanie technologii wykonania śrub kulowych

Kryterium	Szlifowanie	Walcowanie	Łuszczenie - whirling
Sposób kształtowania	Obróbka ścierna	Odkształcenie plastyczne	Obróbka wieloostrzowa
Usuwanie materiału	Tak	Nie	Tak
Obróbka utwardzonego materiału	Typowe zastosowanie	Nie jest typowym procesem końcowym po hartowaniu	Możliwa jako hard whirling
Wysokie klasy dokładności	Możliwe	Zależne od produktu	Możliwe w odpowiednim procesie
Kontrola profilu	Wysoka, zależna od procesu i metrologii	Zależna od narzędzi i procesu	Wysoka, zależna od obrabiarki, narzędzi i metrologii
Korekcja skoku	Możliwa	Ograniczona procesem	Możliwa przez sterowanie CNC
Produkcja jednostkowa	Dobra	Zwykle mniej opłacalna	Dobra
Produkcja seryjna	Możliwa	Bardzo korzystna	Możliwa
Nietypowy profil	Możliwy	Wymaga specjalnego oprzyrządowania	Duża elastyczność
Duże długości	Możliwe, zależnie od wyposażenia	Zależne od narzędzi i możliwości linii	Często korzystne zastosowanie
Duże średnice	Możliwe	Zwykle najniższy	Często korzystne zastosowanie
Koszt standardowego wału	Zwykle wyższy	Zwykle najniższy	Zależny od geometrii i wielkości serii
Koszt wykonania specjalnego	Zależny od złożoności	Wysoki przy nowym oprzyrządowaniu	Często korzystny dla małych serii
Typowe zastosowanie	Precyzyjne CNC i pomiary	Automatyka i standardowe napędy	Śruby precyzyjne, długie i specjalne

Tabela nie wyznacza bezwzględnych możliwości. Każde wykonanie należy zweryfikować dla konkretnego producenta, wyposażenia, wymiaru i klasy.

Dokładność skoku

Dokładność skoku opisuje zgodność rzeczywistego przesunięcia nakrętki z wartością nominalną.

Nie jest tym samym co:

• luz osiowy,
• preload,
• sztywność,
• powtarzalność,
• dokładność całej maszyny.

Śruba może mieć bardzo mały luz, ale wykazywać niedopuszczalny błąd skoku.

Może również mieć dokładny skok, lecz pracować w osi z luzem wynikającym z łożysk, mocowania nakrętki lub sprzęgła.

Na dokładność kompletnej osi wpływają także:

• temperatura,
• rozszerzalność wału,
• sposób podparcia,
• prowadnice,
• oprawy,
• sterowanie,
• układ pomiarowy,
• kompensacja.

Więcej informacji o zależnościach między średnicą, skokiem, obciążeniem i dokładnością znajduje się w poradniku:

Jak dobrać śrubę kulową?

Profil bieżni

Profil bieżni decyduje o sposobie kontaktu kulek z wałem i nakrętką.

Wpływa między innymi na:

• kąt kontaktu,
• rozkład obciążenia,
• nośność,
• sztywność,
• preload,
• moment ruchu,
• trwałość,
• równomierność pracy.

Nawet niewielka odchyłka profilu może zmienić rzeczywiste punkty kontaktu i spowodować nierównomierne obciążenie kulek.

Z tego powodu należy kontrolować nie tylko średnicę nominalną i skok, ale również rzeczywistą geometrię bieżni.

Jakość powierzchni bieżni

Powierzchnia powinna zapewniać stabilne toczenie kulek oraz utrzymywanie filmu smarnego.

Znaczenie mają:

• chropowatość,
• falistość,
• kierunek śladów obróbki,
• mikrouszkodzenia,
• przypalenia,
• pęknięcia,
• twardość,
• stan warstwy wierzchniej.

Sama niska wartość chropowatości nie potwierdza jeszcze wysokiej jakości.

Powierzchnia musi mieć również prawidłowy profil, odpowiednie właściwości materiałowe i brak uszkodzeń powstałych podczas obróbki.

Zarówno szlifowanie, jak i łuszczenie twarde mogą zapewniać bardzo dobrą jakość bieżni, jeżeli proces jest prawidłowo przygotowany.

Prostoliniowość wału

Długi wał może zmienić geometrię podczas:

• obróbki cieplnej,
• usuwania materiału,
• prostowania,
• transportu,
• składowania,
• niewłaściwego montażu.

Brak prostoliniowości może powodować:

• nierówny moment ruchu,
• drgania,
• wzrost obciążenia podpór,
• problemy z montażem,
• nagrzewanie,
• ograniczenie dopuszczalnej prędkości,
• przyspieszone zużycie.

Technologia bieżni nie może być oceniana bez uwzględnienia geometrii całego wału.

Obróbka cieplna

Bieżnia musi mieć odpowiednią odporność na zmęczenie kontaktowe i trwałe odkształcenia.

Proces może obejmować:

• hartowanie indukcyjne,
• hartowanie powierzchniowe,
• hartowanie całego elementu,
• odpuszczanie,
• stabilizację.

Obróbka cieplna może zmieniać prostoliniowość i geometrię wału. Dlatego istotna jest kolejność:

• wykonania profilu,
• hartowania,
• prostowania,
• obróbki dokładnej,
• kontroli.

Szlifowanie oraz hard whirling pozwalają na obróbkę profilu po uzyskaniu docelowej twardości.

Preload, czyli napięcie wstępne, a technologia wykonania

Preload nie wynika wyłącznie z tego, czy wał jest szlifowany, walcowany czy łuszczony.

Zależy od:

• profilu bieżni wału,
• profilu nakrętki,
• średnicy kulek,
• selekcji kulek,
• kąta kontaktu,
• konstrukcji nakrętki,
• metody wprowadzenia napięcia,
• dokładności wykonania,
• montażu.

Szlifowanie daje dużą kontrolę geometrii, ale precyzyjne łuszczenie może również wytwarzać bieżnie przeznaczone do pracy z kontrolowanym preloadem.

Śruby walcowane także mogą być oferowane z ograniczonym luzem lub napięciem wstępnym, jeżeli pozwala na to konstrukcja konkretnego zespołu.

Szczegółową budowę nakrętki oraz metody uzyskiwania preloadu opisujemy w artykule:

Śruba kulowa - budowa, zasada działania i zastosowanie

Moment ruchu

Moment potrzebny do obrócenia śruby bez zewnętrznego obciążenia zależy między innymi od:

• preloadu,
• profilu bieżni,
• kulek,
• recyrkulacji,
• uszczelnień,
• smaru,
• prostoliniowości,
• współosiowości.

Wartość powinna być zgodna z wymaganiami oraz możliwie równomierna w całym roboczym zakresie.

Lokalne wzrosty lub spadki momentu mogą wskazywać na:

• błąd profilu,
• odkształcenie wału,
• nierówny preload,
• nieprawidłowe kulki,
• zanieczyszczenie,
• problem z nakrętką.

Pomiar momentu gotowego zespołu jest więc ważniejszy niż sama informacja o zastosowanej technologii.

Wpływ technologii na trwałość

Nie można przyjąć, że śruba wykonana jedną metodą zawsze będzie trwalsza od śruby wykonanej inną.

Na trwałość wpływają przede wszystkim:

• materiał,
• obróbka cieplna,
• twardość,
• głębokość utwardzenia,
• profil bieżni,
• jakość powierzchni,
• preload,
• obciążenie,
• smarowanie,
• zanieczyszczenia,
• montaż,
• temperatura,
• obciążenia udarowe.

Bardzo dokładna śruba może szybko ulec uszkodzeniu, jeżeli jest przeciążona, źle zamontowana albo niewłaściwie smarowana.

Z kolei dobrze dobrana śruba walcowana może pracować przez długi czas w osi odpowiadającej jej parametrom.

Wpływ technologii na prędkość

Dopuszczalna prędkość nie wynika bezpośrednio z metody wykonania bieżni.

Należy sprawdzić:

• prędkość krytyczną wału,
• długość swobodną,
• średnicę rdzenia,
• sposób podparcia,
• prostoliniowość,
• rodzaj recyrkulacji,
• prędkość nakrętki,
• smarowanie,
• temperaturę,
• wyważenie i bicie.

Dokładnie wykonana bieżnia wspiera płynny ruch, ale nie usuwa ograniczeń wynikających z dynamiki długiego wirującego wału.

Kiedy wybrać śrubę szlifowaną?

Śruba szlifowana jest naturalnym rozwiązaniem, gdy projekt wymaga:

• wysokiej klasy dokładności,
• kontrolowanego błędu skoku,
• indywidualnej korekcji,
• szczegółowego raportu pomiarowego,
• stabilnego preloadu,
• pracy w precyzyjnej maszynie,
• zgodności z istniejącym mechanizmem szlifowanym.

Typowe zastosowania obejmują:

• obrabiarki CNC,
• centra obróbcze,
• szlifierki,
• maszyny pomiarowe,
• precyzyjne stoły pozycjonujące,
• urządzenia badawcze.

Nie oznacza to, że tylko szlifowanie może spełnić wymagania takich aplikacji. Ostateczny wybór powinien wynikać z parametrów konkretnego procesu i wyników kontroli.

Kiedy wybrać śrubę walcowaną?

Śruba walcowana może być odpowiednim wyborem, gdy ważne są:

• korzystny koszt,
• szybka dostępność,
• standardowe wymiary,
• produkcja seryjna,
• umiarkowane wymagania dokładnościowe,
• wysoka sprawność,
• typowe zastosowanie przemysłowe.

Typowe obszary:

• automatyka,
• maszyny pakujące,
• systemy transportowe,
• manipulatory,
• urządzenia regulacyjne,
• proste osie pozycjonujące.

Dobór powinien opierać się na klasie i parametrach konkretnej śruby, a nie wyłącznie na określeniu „walcowana”.

Kiedy wybrać śrubę łuszczoną?

Łuszczenie może być szczególnie korzystne, gdy wymagane są:

• wysoka dokładność potwierdzona możliwościami procesu i pomiarem,
• duża długość,
• duża średnica,
• nietypowy skok,
• specjalny profil,
• geometria wielozwojna,
• mała lub średnia seria,
• wykonanie zamiennika,
• duża elastyczność projektowa,
• obróbka profilu po hartowaniu.

O rzeczywistych możliwościach decyduje konkretna obrabiarka, oprzyrządowanie, metrologia i doświadczenie producenta.

Czy można zastąpić śrubę szlifowaną śrubą łuszczoną?

Tak, jeżeli nowy mechanizm spełnia wszystkie wymagania funkcjonalne i warunki odbioru.

Należy porównać:

• klasę dokładności,
• błąd skoku,
• przebieg odchyłki,
• profil bieżni,
• preload,
• moment ruchu,
• nośność,
• sztywność,
• materiał,
• twardość,
• zakończenia,
• raport pomiarowy.

Śruba łuszczona nie powinna być odrzucana tylko dlatego, że oryginalny element był szlifowany.

Najważniejsza jest równoważność gotowego zespołu.

Czy można zastąpić śrubę walcowaną szlifowaną lub łuszczoną?

Zwykle tak, jeżeli zachowane zostaną:

• średnica,
• skok,
• geometria nakrętki,
• zakończenia,
• nośność,
• sposób ułożyskowania,
• luz lub preload.

Zastosowanie dokładniejszej śruby nie zawsze poprawi jednak dokładność całej maszyny.

Ograniczeniem mogą nadal być:

• prowadnice,
• podpory,
• mocowanie nakrętki,
• układ pomiarowy,
• temperatura,
• sterowanie,
• konstrukcja korpusu.

Modernizację należy oceniać na poziomie całej osi.

Czy można zastąpić śrubę szlifowaną walcowaną?

Czasami tak, jeżeli wymagania osi są niższe niż parametry oryginalnej śruby.

Zmiana może jednak wpłynąć na:

• dokładność pozycjonowania,
• błąd skoku,
• preload,
• luz,
• powtarzalność,
• działanie kompensacji,
• jakość procesu technologicznego.

Przed zamianą trzeba ustalić, dlaczego producent maszyny zastosował konkretną klasę śruby.

Jak dobrać technologię do nowego projektu?

1. Określ funkcję osi

Ustal, czy mechanizm odpowiada za precyzyjne pozycjonowanie, szybki transport, podnoszenie czy przenoszenie dużej siły.

2. Określ wymaganą dokładność

Podaj klasę, dopuszczalny błąd skoku, powtarzalność i wymagania dotyczące pomiaru.

3. Określ obciążenie i cykl

Potrzebne są siły, prędkość, przyspieszenie, liczba cykli i oczekiwana trwałość.

4. Określ geometrię

Należy wskazać średnicę, skok, długość, zakończenia, typ nakrętki i dostępną przestrzeń.

5. Określ preload

Trzeba wskazać wymagany luz, sztywność lub moment ruchu.

6. Określ wielkość serii

Proces odpowiedni dla jednej śruby specjalnej nie musi być ekonomiczny przy produkcji tysięcy sztuk.

7. Ustal wymagania kontrolne

Należy wskazać, czy potrzebny jest protokół pomiaru skoku, profilu, momentu, prostoliniowości lub innych parametrów.

Jak dobrać technologię do zamiennika?

W przypadku odtwarzania istniejącej śruby trzeba zebrać:

• dane maszyny,
• oznaczenia,
• wymiary wału,
• średnicę i skok,
• długość części roboczej,
• geometrię zakończeń,
• typ nakrętki,
• klasę dokładności,
• preload,
• sposób ułożyskowania,
• warunki pracy.

Jeżeli dokumentacja nie jest dostępna, podstawą może być kompletny fizyczny wzorzec.

Technologia nowego elementu nie musi być identyczna z technologią oryginału, o ile gotowa śruba zapewnia wymaganą równoważność funkcjonalną.

Dorabianie śrub kulowych według rysunku lub wzorca

Jak przygotować zapytanie o wykonanie śruby?

Priorytet	Co przekazać?	Przykład
Wymagane	zastosowanie	CNC, automatyka, prasa, transport
Wymagane	średnica	średnica nominalna i rdzenia
Wymagane	skok	mm/obr.
Wymagane	długość	długość całkowita i robocza
Wymagane	nakrętka	pojedyncza, podwójna, kołnierzowa
Bardzo pomocne	klasa dokładności	IT lub JIS
Bardzo pomocne	preload	wartość, klasa lub wymagany luz
Bardzo pomocne	obciążenie	robocze i maksymalne
Bardzo pomocne	prędkość	liniowa i obrotowa
Pomocne	moment ruchu	wartość nominalna i tolerancja
Pomocne	środowisko	chłodziwo, pył, temperatura
Dokumentacja	rysunek lub model	PDF, DWG, STEP
Wymiana części	fizyczny wzorzec	kompletna śruba z nakrętką
Kontrola	wymagany raport	skok, profil, prostoliniowość

Im dokładniej zostaną opisane wymagania gotowego mechanizmu, tym łatwiej dobrać właściwą technologię produkcji.

Najczęstsze błędy podczas porównywania technologii

Założenie, że tylko śruba szlifowana może być dokładna

Precyzyjne łuszczenie może również zapewniać wysoką klasę dokładności, jeżeli proces i pomiary spełniają wymagania.

Założenie, że każda śruba łuszczona ma taką samą dokładność

Whirling opisuje metodę obróbki, a nie gwarantowany wynik.

Traktowanie każdej śruby walcowanej jako produktu niskiej jakości

W wielu aplikacjach walcowana śruba jest rozwiązaniem technicznie właściwym i ekonomicznie uzasadnionym.

Wybór wyłącznie na podstawie ceny

Najtańsza śruba może nie zapewniać wymaganej dokładności, trwałości lub dostępności części zamiennych.

Wymaganie konkretnej technologii bez podania parametrów

Zapis „śruba musi być szlifowana” może niepotrzebnie ograniczyć możliwe rozwiązania, jeżeli rzeczywistym wymaganiem jest konkretna klasa, preload i raport pomiarowy.

Brak kontroli gotowego zespołu

Parametry wału nie wystarczają. Trzeba również ocenić nakrętkę, kulki, preload, recyrkulację i moment ruchu.

Pominięcie obróbki cieplnej

Ostateczna geometria zależy także od hartowania, prostowania i kolejności operacji.

Porównywanie tylko chropowatości

Niska chropowatość nie zastępuje prawidłowego profilu, skoku, twardości i stanu warstwy wierzchniej.

FAQ — śruba szlifowana, walcowana czy łuszczona?

Czy śruba łuszczona może być równie dokładna jak szlifowana?

Tak. Jeżeli proces łuszczenia zapewnia wymagane tolerancje, a gotowa śruba przejdzie odpowiednią kontrolę, może spełniać tę samą klasę dokładności co śruba szlifowana.

Czy whirling i łuszczenie oznaczają to samo?

Tak. Whirling jest angielską nazwą procesu określanego w Polsce jako łuszczenie gwintów. Potocznie spotyka się również określenie wiórkowanie.

Co oznacza hard whirling?

Jest to łuszczenie materiału utwardzonego, prowadzone po obróbce cieplnej przy użyciu odpowiedniej obrabiarki i narzędzi.

Czy każda śruba szlifowana jest dokładniejsza od walcowanej?

Nie. Trzeba porównać klasy i wyniki pomiarów konkretnych produktów. Szlifowanie daje szerokie możliwości dokładnej obróbki, ale sama nazwa procesu nie określa klasy.

Czy śruba walcowana nadaje się do CNC?

Może nadawać się do prostych lub mniej wymagających osi CNC, jeżeli jej dokładność, luz, nośność i prędkość odpowiadają wymaganiom maszyny.

Która technologia jest najtańsza?

W seryjnej produkcji standardowych wałów najkorzystniejsze jest zwykle walcowanie. W elementach specjalnych koszt zależy od geometrii, długości, klasy i wielkości serii.

Która metoda jest najlepsza do długich śrub?

Często rozważa się łuszczenie, ale możliwość wykonania zależy od średnicy, skoku, wymaganej klasy, podparcia i wyposażenia producenta.

Czy technologia wpływa na preload?

Pośrednio, przez dokładność i jakość profilu. Sam preload zależy jednak także od nakrętki, kulek, kąta kontaktu i sposobu napięcia.

Czy śrubę szlifowaną można zastąpić łuszczoną?

Tak, jeżeli nowy zespół spełnia wymaganą klasę, profil, preload, nośność, moment ruchu i warunki odbioru.

Czy trzeba znać technologię oryginalnej śruby?

Jest to przydatna informacja, ale ważniejsze są parametry funkcjonalne i pomiary oryginalnego mechanizmu.

Czy można wykonać śrubę bez rysunku?

W wielu przypadkach możliwe jest odtworzenie elementu na podstawie kompletnego wzorca i danych maszyny.

Jak potwierdza się klasę dokładności?

Przez pomiar gotowej śruby odpowiednim systemem pomiarowym, zgodnie z wymaganiami wskazanej klasy i warunkami odbioru.

Potrzebujesz dobrać technologię wykonania śruby kulowej?

Prześlij rysunek, model, dane maszyny albo fizyczny wzorzec. Wskaż średnicę, skok, długość, klasę dokładności, typ nakrętki, preload oraz warunki pracy.

Technologia wykonania może zostać dobrana do wymaganych parametrów gotowego mechanizmu. Nie musi być identyczna z technologią oryginału, jeżeli możliwe jest potwierdzenie równoważności funkcjonalnej i metrologicznej.

Do wstępnej analizy nie jest konieczna kompletna dokumentacja. W przypadku zamiennika pomocne są również zdjęcia, oznaczenia i dane maszyny.

Wyślij zapytanie do Tradensa
Zobacz ofertę śrub kulowych, pociągowych i trapezowych
Pobierz katalog śrub kulowych Korta
Dorabianie śrub kulowych według rysunku lub wzorca
Przeczytaj, jak dobrać śrubę kulową
Sprawdź, jak zbudowana jest śruba kulowa
Sprawdź objawy zużycia śruby kulowej
Sprawdź przyczyny i pomiar luzu na śrubie kulowej
