Kompaktowy system do wyważania kompletnych pakietów ściernicowych, adapterów i obsad stosowanych w szlifierkach narzędziowych. Nakrętki wyważające oraz dopasowane ciężarki GDS pozwalają szybko skorygować niewyważenie bez wiercenia i frezowania adaptera.

Dobierz wyważarkę GDS Equi’Z i zapytaj o nakrętki wyważające i ciężarki

Wyważanie ściernic diamentowych i CBN
GDS Equi’Z jest systemem przeznaczonym do kontroli i korekcji niewyważenia elementów obrotowych, ze szczególnym uwzględnieniem adapterów, obsad oraz pakietów ściernicowych stosowanych w szlifierkach narzędziowych.

Wyważenie kompletnego zespołu ma bezpośredni wpływ na:

poziom drgań podczas szlifowania,
jakość powierzchni narzędzia,
stabilność krawędzi skrawającej,
równomierność zużycia ściernic,
trwałość ściernic diamentowych i CBN,
obciążenie łożysk wrzeciona,
trwałość wrzeciona,
powtarzalność procesu,
wykorzystanie pełnego potencjału szlifierki.
System umożliwia wyważanie między innymi:

pojedynczych ściernic,
adapterów do ściernic,
kompletnych pakietów ściernicowych,
ściernic diamentowych,
ściernic CBN,
obsad szlifierskich,
oprawek narzędziowych,
innych elementów obrotowych mieszczących się w zakresie wybranego wariantu urządzenia.
Największą korzyść w szlifowaniu narzędzi zapewnia wyważenie kompletnego zespołu roboczego:

adapter – ściernice – pierścienie dystansowe – podkładki – nakrętka – ciężarki korekcyjne.

Zapytaj o system do wyważania pakietów ściernic

Dlaczego GDS Equi’Z?
Rozwiązanie skonfigurowane pod pakiety ściernic
Wiele urządzeń do wyważania dostępnych na rynku zostało opracowanych przede wszystkim z myślą o oprawkach narzędziowych, narzędziach skrawających, wałach, wirnikach lub innych uniwersalnych elementach obrotowych.

GDS Equi’Z jest oferowany jako część kompletnego systemu do szlifierek narzędziowych, obejmującego:

adaptery i obsady do ściernic,
nakrętki z możliwością wyważania,
dopasowane ciężarki korekcyjne,
pierścienie wyważające,
adaptery pośrednie,
wyposażenie do różnych interfejsów,
urządzenie pomiarowe Equi’Z.
Dzięki temu wyważarka nie jest odizolowanym urządzeniem pomiarowym. Stanowi element systemu zaprojektowanego wokół rzeczywistego pakietu ściernicowego.

Szybka korekcja ciężarkami GDS
Po wykonaniu pomiaru operator otrzymuje informację, w którym miejscu oraz o jaką wartość należy skorygować niewyważenie.

W adapterach GDS korekcję można wykonać za pomocą:

nakrętek z możliwością wyważania,
dopasowanych par ciężarków,
pierścieni wyważających,
elementów korekcyjnych właściwych dla danej obsady.
Nie ma potrzeby każdorazowego:

wiercenia adaptera,
frezowania materiału,
szlifowania korpusu,
trwałego modyfikowania kosztownej obsady.
Po wymianie ściernicy lub zmianie konfiguracji pakietu ciężarki można ponownie ustawić zgodnie z nowym wynikiem pomiaru.

Krótszy proces wyważania
Połączenie wyważarki, nakrętki i ciężarków upraszcza cały proces:

Zmontowanie kompletnego pakietu.
Zamocowanie zespołu na wyważarce.
Wykonanie pomiaru.
Ustawienie ciężarków według wskazania.
Pomiar kontrolny.
Montaż pakietu w szlifierce.
Korekcja odbywa się bez przygotowywania programu frezowania i bez trwałego usuwania materiału z adaptera.

Jest to szczególnie korzystne w narzędziowniach, w których:

często zmieniają się konfiguracje pakietów,
stosowane są różne ściernice,
ściernice są regularnie wymieniane,
adaptery przechodzą pomiędzy kilkoma procesami,
wymagany jest krótki czas przygotowania produkcji.
Kompaktowa konstrukcja
Equi’Z jest rozwiązaniem przeznaczonym do wykorzystania bezpośrednio w narzędziowni, dziale przygotowania produkcji lub w pobliżu szlifierek.

W zależności od konfiguracji system może pracować jako wersja:

współpracująca z tabletem, notebookiem lub komputerem,
samodzielna Stand Alone,
do wyważania w jednej płaszczyźnie,
do wyważania w jednej i dwóch płaszczyznach.
Kompaktowa konstrukcja pozwala ograniczyć ilość miejsca zajmowanego przez stanowisko i ułatwia jego ustawienie blisko procesu szlifowania.

Obsługa bez specjalistycznego programowania
System został zaprojektowany tak, aby operator mógł przeprowadzić pomiar i korekcję bez tworzenia skomplikowanych programów.

W wersjach samodzielnych nie jest wymagany dodatkowy komputer. Urządzenie prowadzi operatora przez kolejne etapy pomiaru i wskazuje wymagane położenie korekcji.

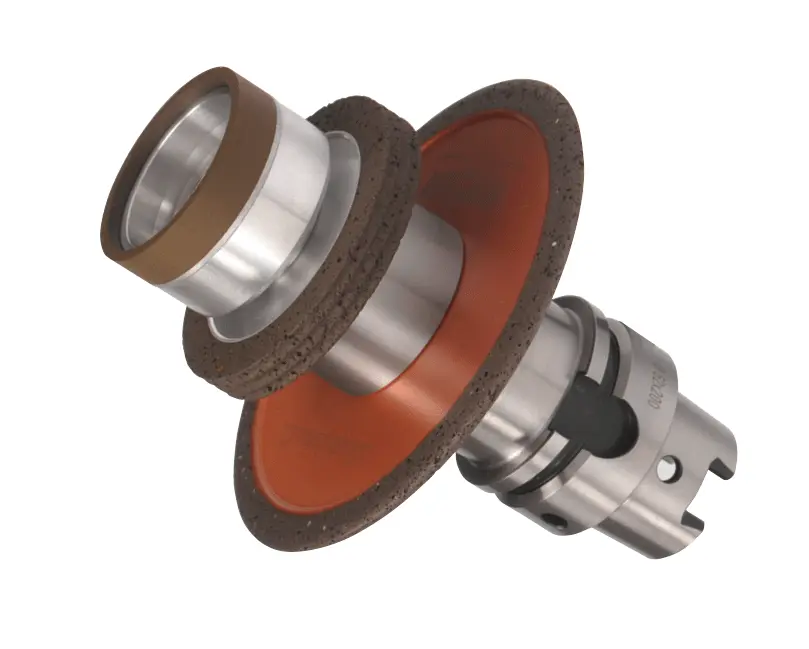

Wyważanie kompletnego pakietu
Equi’Z pozwala wyważyć zespół w konfiguracji możliwie zbliżonej do tej, która będzie pracowała w szlifierce.

Pomiar uwzględnia łącznie:

adapter,
ściernice,
pierścienie dystansowe,
podkładki,
nakrętkę,
elementy korekcyjne.
Jest to dokładniejsza metoda niż kontrola samego pustego adaptera, ponieważ duża część niewyważenia może pochodzić ze ściernic oraz sposobu złożenia pakietu.



GDS Equi’Z i technologia MPM

Urządzenia Equi’Z bazują na technologii pomiarowej MPM, skonfigurowanej oraz oferowanej przez GDS jako część systemu do szlifierek narzędziowych.

Wartością dodaną GDS jest połączenie urządzenia z:

adapterami do ściernic,
nakrętkami wyważającymi,
ciężarkami korekcyjnymi,
pierścieniami wyważającymi,
adapterami pośrednimi,
wiedzą dotyczącą interfejsów konkretnych szlifierek.
Klient nie musi samodzielnie tworzyć kompletnego systemu z urządzenia pomiarowego i przypadkowo dobranych elementów korekcyjnych.

GDS Equi’Z a Haimer Tool Dynamic

Haimer Tool Dynamic to rozbudowana rodzina urządzeń przeznaczonych do wyważania:

oprawek narzędziowych,
narzędzi skrawających,
adapterów do ściernic,
dużych wirników,
innych elementów obrotowych.
Jest to dobre rozwiązanie dla zakładów potrzebujących uniwersalnego stanowiska do wielu grup produktów.

GDS Equi’Z jest szczególnie atrakcyjny, gdy głównym zadaniem jest przygotowanie adapterów i pakietów ściernicowych do szlifierek narzędziowych.

W takim zastosowaniu znaczenie mają:

kompaktowa konstrukcja,
koncentracja na pakietach ściernicowych,
prostsze dopasowanie oprzyrządowania,
nakrętki i ciężarki GDS,
szybka korekcja po wymianie ściernicy,
niższy poziom złożoności niż w rozbudowanych systemach wywodzących się z wyważania oprawek narzędziowych,
możliwość skonfigurowania stanowiska dokładnie do potrzeb narzędziowni.

Nie każda firma potrzebuje dużego, wielozadaniowego centrum wyważania. Dla użytkownika szlifierek narzędziowych często ważniejsze są szybkość, prostota i bezpośrednia współpraca z posiadanymi adapterami.



Dlaczego należy wyważać cały pakiet ściernicowy?
Pusty adapter może być wykonany bardzo dokładnie i prawidłowo wyważony, ale po zamontowaniu ściernic rozkład masy całego zespołu ulega zmianie.

Źródłem niewyważenia mogą być:

niejednorodność materiału ściernicy,
tolerancja otworu ściernicy,
przesunięcie otworu względem średnicy zewnętrznej,
różnice gęstości spoiwa i warstwy ściernej,
nierównomierne zużycie,
bicie pierścieni dystansowych,
zanieczyszczenia pomiędzy powierzchniami,
położenie nakrętki,
różnice masy elementów pakietu,
nieprawidłowa kolejność montażu.
Dlatego miarodajny wynik zapewnia dopiero pomiar zespołu złożonego dokładnie w konfiguracji przewidzianej do pracy.

Wyważenie pustego adaptera nie wystarcza
Wyważenie samego korpusu potwierdza jedynie rozkład masy adaptera. Nie uwzględnia ono niewyważenia ściernic i pozostałych części pakietu.

Po każdej istotnej zmianie należy ponownie sprawdzić zespół, szczególnie po:

wymianie ściernicy,
zmianie pierścienia,
zmianie kolejności ściernic,
skróceniu pakietu,
zmianie nakrętki,
znacznym zużyciu ściernicy,
naprawie lub czyszczeniu adaptera.

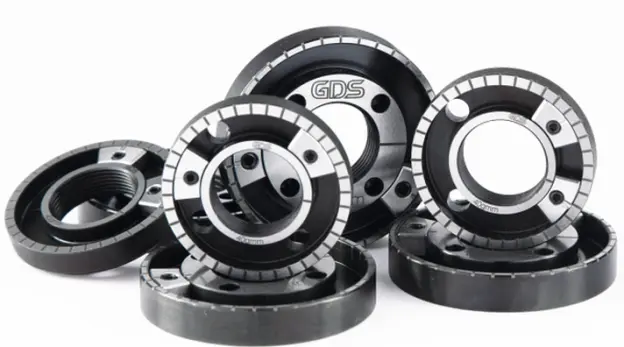

Nakrętki wyważające z ciężarkami od GDS
Nakrętka wyważająca pełni jednocześnie dwie funkcje:

dociska pakiet ściernicowy,
umożliwia zamocowanie ciężarków służących do korekcji niewyważenia.
Do adapterów GDS dostępne są różne wersje nakrętek, zależne od:

średnicy trzpienia,
średnicy zewnętrznej nakrętki,
rodzaju gwintu,
konstrukcji adaptera,
wymaganej wartości korekcji.
W ofercie występują między innymi systemy z ciężarkami o momentach korekcyjnych:

40 gmm,
70 gmm,
100 gmm,
200 gmm.
Właściwy wariant dobiera się do adaptera, nakrętki, masy pakietu oraz wyniku pomiaru.

Zalety korekcji za pomocą ciężarków
brak konieczności wiercenia adaptera,
brak trwałego usuwania materiału,
szybkie ustawienie korekcji,
możliwość wielokrotnego użycia ciężarków,
łatwa ponowna regulacja po wymianie ściernicy,
zachowanie integralności adaptera,
możliwość używania jednego adaptera w różnych konfiguracjach,
skrócenie czasu przygotowania pakietu.

Pierścienie wyważające
Do wybranych zastosowań dostępne są także pierścienie wyważające:

z podziałką,
bez podziałki,
w różnych wymiarach,
współpracujące z określonymi adapterami i urządzeniami.

Dobór sposobu korekcji zależy od konstrukcji pakietu oraz dostępnej przestrzeni.

Dobierz nakrętkę i ciężarki do adaptera GDS

Jak przebiega wyważanie pakietu na Equi’Z?

1. Kontrola elementów

Przed montażem należy sprawdzić:

czystość powierzchni adaptera,
stan stożka i powierzchni bazowych,
stan trzpienia,
powierzchnie boczne pierścieni,
otwory ściernic,
gwint,
nakrętkę,
ciężarki.
2. Montaż pakietu

Ściernice i pierścienie należy zamontować w kolejności przewidzianej do pracy.

Należy zachować:

właściwe położenie ściernic,
wymagane odległości,
czystość powierzchni styku,
prawidłowy moment dokręcenia,
identyczną konfigurację jak w szlifierce.
3. Zamocowanie na wyważarce

Kompletny pakiet montuje się w urządzeniu za pomocą adaptera odpowiedniego dla danego interfejsu.

4. Pomiar niewyważenia

Urządzenie określa:

wielkość niewyważenia,
położenie kątowe,
płaszczyznę wymagającą korekcji.
5. Ustawienie ciężarków

Ciężarki na nakrętce lub pierścieniu ustawia się zgodnie ze wskazaniem urządzenia.

6. Pomiar kontrolny

Po korekcji wykonuje się ponowny pomiar. W razie potrzeby pozycję ciężarków należy skorygować.

7. Montaż w szlifierce

Wyważony pakiet można zamontować we wrzecionie maszyny.

Dla zachowania wyniku nie należy zmieniać:

kolejności elementów,
pozycji ciężarków,
użytej nakrętki,
konfiguracji ściernic.

Wyważanie w jednej i dwóch płaszczyznach

Wyważanie w jednej płaszczyźnie

Jest stosowane przede wszystkim w przypadku krótszych i stosunkowo wąskich elementów, dla których niewyważenie można skutecznie skorygować w jednej płaszczyźnie.

Może dotyczyć:

pojedynczych ściernic,
krótkich adapterów,
wąskich pakietów,
kompaktowych elementów obrotowych.
Wyważanie w dwóch płaszczyznach

Jest istotne w przypadku elementów o większej długości lub szerokości, gdy rozkład niewyważenia nie może być prawidłowo skorygowany tylko w jednym miejscu.

Może być wymagane dla:

szerokich pakietów ściernicowych,
długich adapterów,
zespołów o rozłożonej masie,
elementów wymagających korekcji momentu niewyważenia.
Dobór wersji jedno- lub dwupłaszczyznowej powinien uwzględniać geometrię oraz typowe pakiety używane przez klienta.

Wersje systemu GDS Equi’Z

Rodzina Equi’Z obejmuje konfiguracje przeznaczone do różnych wymiarów i mas elementów.

Equi’Z Standard

Kompaktowa konfiguracja przeznaczona do typowych elementów i adapterów mieszczących się w zakresie właściwego interfejsu urządzenia.

Może współpracować z:

tabletem,
notebookiem,
komputerem,
odpowiednim wyposażeniem pomiarowym i adapterami.
Equi’Z Competition

Wersja dostępna między innymi w konfiguracjach:

do tabletu, notebooka lub komputera,
Stand Alone,
do jednej płaszczyzny,
do jednej i dwóch płaszczyzn,
z interfejsem bazowym HSK63 lub SK40, zależnie od wykonania.
Equi’Z Power

Wariant przeznaczony do większych lub cięższych elementów, współpracujący z odpowiednimi adapterami z grupy Power i Ultimate.

Equi’Z Ultimate

Największa konfiguracja rodziny, przeznaczona do bardziej wymagających elementów i większych interfejsów.

Może występować jako:

wersja do tabletu, notebooka lub komputera,
Stand Alone,
jednopłaszczyznowa,
jedno- i dwupłaszczyznowa,
z bazą dostosowaną między innymi do SK50 lub większych interfejsów, zależnie od wariantu.
Właściwe urządzenie dobieramy na podstawie:

masy pakietu,
średnicy elementu,
długości,
wymaganego interfejsu,
liczby płaszczyzn,
zakresu używanych adapterów,
oczekiwanego sposobu obsługi.
Dobierz wariant Equi’Z

https://tradensa.pl/kontakt

Adaptery do wyważarki Equi’Z

System może współpracować z szerokim zakresem adapterów pomiarowych.

Dostępne interfejsy obejmują między innymi:

Perfect Arbor,
HSK25,
HSK32,
HSK40,
HSK50,
HSK63,
HSK80,
HSK100,
SK30,
SK40,
SK50,
BT30,
BT40,
BT50,
inne wykonania zależnie od wersji urządzenia.
Dostępne są warianty odpowiadające różnym odmianom interfejsów, między innymi:

HSK-A,
HSK-F,
SK-A,
BT/ANSI,
BT/PT.
Za pomocą odpowiednich adapterów pośrednich można przygotować stanowisko do obsad stosowanych w szlifierkach:

ANCA,
Walter,
Rollomatic,
Schneeberger,
Saacke,
Schütte,
Vollmer,
Haas,
Reinecker,
Deckel/ISOG,
EWAG,
Hawema,
Strausak,
TTB,
SMP,
Zaro.
Nie należy dobierać oprzyrządowania tylko na podstawie marki szlifierki. Potrzebny jest pełny model maszyny i rzeczywisty interfejs adaptera.

Korzyści z wyważania ściernic

Mniejsze drgania

Niewyważona masa generuje siłę odśrodkową rosnącą wraz z prędkością obrotową. Nawet stosunkowo mała wartość niewyważenia może powodować wyraźne drgania przy wysokich obrotach.

Lepsza jakość powierzchni

Ograniczenie drgań pomaga zmniejszyć:

ślady drgań,
falistość,
lokalne przypalenia,
niestabilność powierzchni przyłożenia,
pogorszenie jakości krawędzi.
Stabilniejsza geometria narzędzia

Wyważony pakiet pomaga utrzymać bardziej przewidywalne położenie ściernicy względem obrabianego narzędzia.

Dłuższa trwałość ściernic

Równomierniejsza praca może ograniczyć miejscowe przeciążenie warstwy ściernej oraz nierównomierne zużycie.

Ochrona wrzeciona

Mniejsze siły dynamiczne oznaczają mniejsze obciążenie:

łożysk,
powierzchni mocujących,
mechanizmu zacisku,
całego zespołu wrzeciona.
Większa powtarzalność

Prawidłowo zmontowany i wyważony pakiet ułatwia uzyskiwanie powtarzalnych wyników pomiędzy kolejnymi seriami.

Krótsze przygotowanie produkcji

Ciężarki korekcyjne umożliwiają szybszą zmianę ustawienia niż metody wymagające trwałej ingerencji w adapter.

Do jakich zakładów przeznaczony jest Equi’Z?

System jest szczególnie przydatny w firmach zajmujących się:

produkcją frezów,
produkcją wierteł,
produkcją rozwiertaków,
ostrzeniem narzędzi skrawających,
regeneracją narzędzi,
produkcją narzędzi z węglika spiekanego,
produkcją narzędzi ze stali szybkotnącej HSS,
szlifowaniem narzędzi specjalnych,
przygotowywaniem pakietów ściernic poza maszyną,
obsługą kilku szlifierek narzędziowych.
Największe korzyści występują tam, gdzie:

ściernice są kosztowne,
wymagana jest wysoka jakość powierzchni,
stosowane są wysokie prędkości obrotowe,
pakiety są regularnie przebudowywane,
występują problemy z drganiami,
ważna jest ochrona wrzeciona,
firma chce skrócić czas przygotowania pakietów.

Equi’Z do szlifierek ANCA, Walter, Rollomatic i innych

Wyważarka nie jest przypisana do jednej marki szlifierki.

Po zastosowaniu odpowiednich adapterów można przygotowywać pakiety przeznaczone do wielu typów maszyn, między innymi:

ANCA,
Walter,
Rollomatic,
Schneeberger,
Saacke,
Schütte,
Vollmer,
Haas,
Reinecker,
Deckel/ISOG,
EWAG,
Hawema,
Strausak,
TTB,
SMP,
Zaro.
Stanowisko może dzięki temu obsługiwać pakiety z kilku szlifierek znajdujących się w jednym zakładzie.



Jak dobrać wyważarkę GDS Equi’Z?

Do przygotowania konfiguracji potrzebujemy następujących informacji:

Elementy przeznaczone do wyważania

adaptery do ściernic,
kompletne pakiety,
oprawki narzędziowe,
inne wirniki.
Masa i wymiary

minimalna i maksymalna masa,
maksymalna średnica,
maksymalna długość,
typowa szerokość pakietu.
Interfejsy

HSK,
SK,
BT,
stożek producenta szlifierki,
inny interfejs specjalny.
Liczba płaszczyzn

jedna płaszczyzna,
jedna i dwie płaszczyzny.
Sposób obsługi

tablet,
notebook lub komputer,
kompletna wersja Stand Alone.
Posiadane adaptery GDS

typ adaptera,
średnica trzpienia,
nakrętka,
obecne ciężarki,
model szlifierki.
Na tej podstawie dobieramy:

wersję urządzenia,
bazowy interfejs,
adaptery pomiarowe,
adaptery pośrednie,
nakrętki wyważające,
ciężarki,
pierścienie wyważające,
niezbędne akcesoria.
Prześlij listę posiadanych adapterów

https://tradensa.pl/kontakt
