Szlifowane adaptery GDS do pojedynczych ściernic i kompletnych pakietów ściernicowych. Dobór do modelu maszyny, interfejsu wrzeciona, średnicy otworu ściernicy, długości pakietu oraz sposobu wyważania.
Dobierz adapter do swojej szlifierki
Adaptery do ściernic diamentowych i CBN
Oferujemy precyzyjne adaptery, trzpienie, obsady i oprawki przeznaczone do mocowania ściernic diamentowych, CBN oraz innych ściernic używanych w produkcji i regeneracji narzędzi skrawających.
Adapter tworzy bezpośrednie połączenie pomiędzy wrzecionem szlifierki a ściernicą lub pakietem ściernicowym. Dokładność stożka, powierzchni bazowych i trzpienia, sztywność konstrukcji oraz wyważenie zespołu wpływają na:
- bicie ściernicy,
- stabilność procesu,
- jakość powierzchni narzędzia,
- powtarzalność geometrii ostrza,
- równomierność zużycia ściernicy,
- poziom drgań,
- obciążenie łożysk i wrzeciona,
- trwałość całego układu szlifierskiego.
Dobieramy adaptery do:
- pojedynczych ściernic,
- pakietów składających się z kilku ściernic,
- ściernic diamentowych,
- ściernic z regularnego azotku boru CBN,
- ściernic tarczowych,
- ściernic garnkowych,
- ściernic profilowych,
- ściernic do rowków wiórowych,
- ściernic do powierzchni czołowych,
- ściernic do podziału,
- ściernic do szlifowania geometrii obwodowej,
- ściernic o niestandardowym otworze,
- ręcznej wymiany pakietów,
- automatycznej wymiany pakietów,
- wyważania, obciągania, pomiaru i przygotowania pakietów poza szlifierką.
Oferta obejmuje zarówno kompletne adaptery do ściernic, jak i poszczególne elementy systemu:
- trzpienie adapterów,
- korpusy i obsady,
- pierścienie dystansowe,
- pierścienie redukcyjne,
- podkładki oporowe,
- podkładki zabezpieczające,
- nakrętki mocujące,
- nakrętki z możliwością wyważania,
- ciężarki korekcyjne,
- kołnierze i przeciwkołnierze,
- śruby mocujące,
- systemy montażowe i wypychające,
- adaptery pośrednie,
- trzpienie kontrolne i ustawcze,
- przyrządy montażowe,
- klucze do nakrętek,
- system SecuLoc,
- wyważarki GDS Equi’Z.
Zapytaj o kompletny adapter do ściernic
Dlaczego adaptery do ściernic GDS?
Szlifowane adaptery GDS — nie tylko toczone na twardo
W GDS proces wykonania adaptera nie kończy się na toczeniu na twardo. Po obróbce cieplnej powierzchnie funkcjonalne są ostatecznie precyzyjnie szlifowane.
Dotyczy to między innymi:
- stożków i interfejsów wrzeciona,
- powierzchni bazowych,
- powierzchni oporowych,
- trzpieni, na których osadzane są ściernice,
- powierzchni odpowiadających za współosiowość zespołu.
Końcowe szlifowanie pozwala uzyskać lepszą jakość powierzchni oraz dokładniej kontrolować geometrię elementu niż w przypadku pozostawienia powierzchni wyłącznie po toczeniu na twardo.
Dla użytkownika oznacza to:
- dokładniejsze przyleganie adaptera do wrzeciona,
- wysoką dokładność stożka,
- niskie bicie promieniowe i osiowe,
- większą powtarzalność po kolejnych wymianach pakietu,
- stabilność wymiarową,
- mniejsze ryzyko uszkodzenia powierzchni wrzeciona,
- lepsze warunki pracy ściernicy,
- dłuższą eksploatację adaptera.
Bicie do 0,003 mm w wielu wariantach katalogowych
W wielu standardowych wykonaniach adapterów GDS na rysunkach technicznych podawana jest wartość bicia do 0,003 mm.
Wartość odnosi się do określonej powierzchni i miejsca pomiarowego wskazanego dla konkretnego modelu adaptera. Nie należy traktować jej jako automatycznej wartości dla każdego kompletnego pakietu niezależnie od jego konfiguracji.
Na wynik całego zespołu wpływają również:
- stan wrzeciona,
- czystość powierzchni styku,
- dokładność otworu ściernicy,
- geometria pierścieni dystansowych,
- długość trzpienia,
- długość i masa pakietu,
- stan nakrętki,
- sposób montażu,
- moment dokręcania,
- wyważenie kompletnego pakietu.
Obróbka cieplna i wysoka nośność
Adaptery są wykonywane z materiałów przeznaczonych do przenoszenia obciążeń występujących w procesie szlifowania. Odpowiednia obróbka cieplna oraz późniejsze szlifowanie powierzchni roboczych zapewniają połączenie:
- wytrzymałości,
- sztywności,
- odporności na zużycie,
- dokładności,
- długoterminowej stabilności wymiarowej.
Kontrolowana dokładność stożka
Stożki i pozostałe powierzchnie bazowe są kontrolowane za pomocą nadzorowanego i kalibrowanego wyposażenia pomiarowego.
Dokładność interfejsu jest szczególnie istotna, ponieważ nawet dobrze wykonany trzpień nie zapewni właściwego położenia ściernicy, jeżeli adapter nie będzie prawidłowo bazował się we wrzecionie.
Ochrona wrzeciona szlifierki
Wykończone i prawidłowo dopasowane powierzchnie adaptera ograniczają ryzyko lokalnych przeciążeń, uszkodzenia stożka oraz pogorszenia powtarzalności mocowania.
Precyzyjnie wykonany i prawidłowo wyważony adapter pomaga zmniejszyć obciążenia działające na:
- powierzchnie mocujące wrzeciona,
- mechanizm zaciskowy,
- łożyska,
- elementy odpowiedzialne za automatyczną wymianę.
Kompletny system wyważania GDS
GDS oferuje nie tylko sam adapter, ale również elementy pozwalające wyważyć kompletny pakiet ściernicowy:
- nakrętki z możliwością wyważania,
- dopasowane ciężarki korekcyjne,
- podziałki i miejsca do ustawiania ciężarków,
- wyważarki GDS Equi’Z,
- adaptery pośrednie do montażu pakietu na wyważarce,
- trzpienie i akcesoria kontrolne.
Dzięki temu adapter, nakrętka, ciężarki i urządzenie pomiarowe tworzą jeden kompatybilny system.
Dobierz szlifowany adapter GDS z systemem wyważania

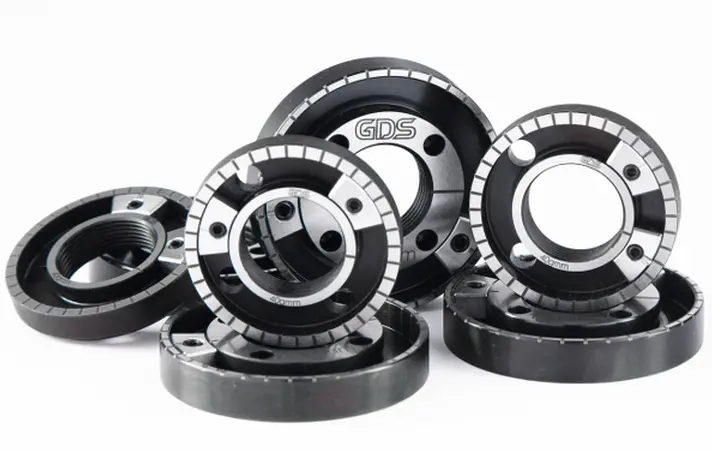

Nakrętki wyważające i ciężarki do systemu GDS Equi’Z
Do wielu adapterów GDS dostępne są specjalne nakrętki mocujące z możliwością korekcji niewyważenia.
Na nakrętce montowane są odpowiednio dobrane ciężarki. Pozycję ciężarków ustala się na podstawie wyniku pomiaru kompletnego zespołu na wyważarce GDS Equi’Z.
Wyważany jest cały pakiet obejmujący:
- adapter,
- ściernice,
- pierścienie dystansowe,
- podkładki,
- nakrętkę,
- ciężarki korekcyjne.
Jest to istotne, ponieważ wyważenie samego, pustego adaptera nie kompensuje niewyważenia wynikającego z:
- niejednorodności ściernicy,
- tolerancji otworu ściernicy,
- różnic masy pomiędzy ściernicami,
- położenia pierścieni,
- geometrii nakrętki,
- nierównomiernego zużycia ściernicy.
Zalety nakrętek wyważających GDS
- możliwość wyważenia kompletnego pakietu,
- korekcja bez wiercenia adaptera,
- możliwość ponownego wyważenia po wymianie ściernicy,
- ograniczenie drgań,
- poprawa jakości szlifowanej powierzchni,
- równomierniejsze zużycie ściernicy,
- zmniejszenie obciążenia wrzeciona,
- ochrona łożysk,
- większa powtarzalność procesu,
- możliwość wykorzystania jednego spójnego systemu GDS.
Urządzenie do wyważania ściernic diamentowych i CBN GDS Equi’Z
GDS Equi’Z jest samodzielnym urządzeniem do wyważania narzędzi, adapterów i pakietów ściernicowych.
Urządzenie umożliwia:
- wykrycie niewyważenia,
- określenie kierunku korekcji,
- wyważanie całego pakietu ściernicowego,
- pracę bez dodatkowego komputera,
- obsługę bez programowania,
- zmianę miejsca pracy bez rozbudowanej infrastruktury.
Prawidłowe wyważenie pomaga:
- ograniczyć drgania podczas szlifowania,
- chronić wrzeciono i łożyska,
- poprawić jakość powierzchni narzędzia,
- zwiększyć wykorzystanie ściernicy,
- ograniczyć koszty napraw maszyny,
- utrzymać bardziej stabilne wyniki produkcji.
Zapytaj o nakrętkę wyważającą i ciężarki
Adapter, trzpień, obsada czy oprawka do ściernicy?
Określenia „adapter”, „trzpień”, „obsada”, „oprawka” i „uchwyt do ściernicy” są często stosowane zamiennie. W praktyce mogą jednak odnosić się do innych elementów zespołu.
Adapter do ściernicy
Kompletny zespół łączący ściernicę lub pakiet ściernicowy z wrzecionem szlifierki.
Może obejmować:
- korpus z interfejsem maszyny,
- trzpień,
- pierścienie dystansowe,
- podkładkę oporową,
- podkładkę zabezpieczającą,
- nakrętkę mocującą,
- elementy wyważające.
Trzpień do ściernicy
Część adaptera, na której bezpośrednio osadza się ściernice i pierścienie dystansowe.
Średnica trzpienia musi być zgodna z:
- średnicą otworu ściernicy,
- pierścieniami dystansowymi,
- nakrętką,
- wymaganym obciążeniem,
- długością pakietu.
Obsada do ściernicy
Określenie używane zarówno dla kompletnego adaptera, jak i dla jego głównego korpusu mocowanego we wrzecionie.
Oprawka do ściernicy
Ogólne określenie elementu lub zespołu przeznaczonego do ustalenia i zamocowania ściernicy względem osi wrzeciona.
Pakiet ściernicowy
Zespół kilku ściernic zamontowanych na jednym trzpieniu i rozdzielonych pierścieniami dystansowymi.
Pakiet może zawierać ściernice przeznaczone do różnych operacji, na przykład:
- szlifowania rowków wiórowych,
- szlifowania powierzchni czołowej,
- wykonywania podziału,
- szlifowania powierzchni przyłożenia,
- szlifowania geometrii specjalnych.
Nie trzeba znać właściwego oznaczenia adaptera. Do wstępnego doboru wystarczą model maszyny, zdjęcie obecnej obsady i wymiary pakietu.
Dlaczego dokładność adaptera jest istotna?
Adapter obraca się wraz ze ściernicami z wysoką prędkością. Błędy geometryczne i niewyważenie mogą powodować siły dynamiczne, które nie występują przy nieruchomym pomiarze zespołu.
Na pracę adaptera wpływają:
- dokładność stożka,
- bicie trzpienia,
- bicie osiowe powierzchni oporowej,
- prostopadłość powierzchni bazowych,
- dokładność gwintu,
- sztywność korpusu,
- długość wysięgu,
- masa ściernic,
- szerokość pakietu,
- rozmieszczenie pierścieni,
- stan nakrętki,
- prędkość obrotowa,
- wyważenie.
Nawet niewielki błąd może przy dużej prędkości powodować:
- drgania,
- falistość powierzchni,
- pogorszenie jakości krawędzi,
- nierównomierne zużycie ściernicy,
- zwiększony hałas,
- obciążenie wrzeciona,
- pogorszenie powtarzalności narzędzi.
Adaptera nie należy dobierać wyłącznie na podstawie informacji, że „pasuje do HSK50” lub „pasuje do danej marki”. Konieczne jest potwierdzenie pełnej konfiguracji.

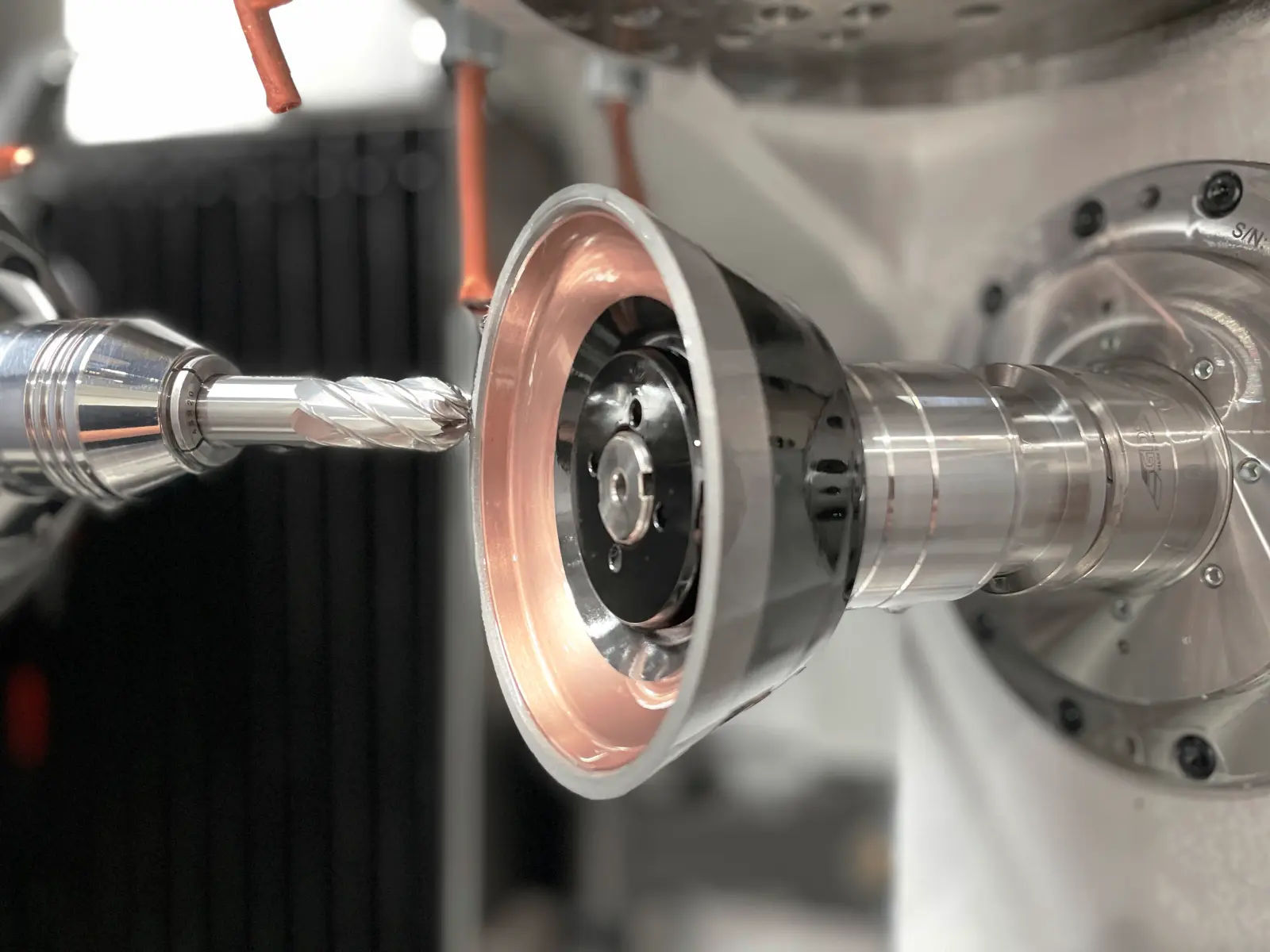

Adaptery do pojedynczych ściernic i pakietów ściernicowych

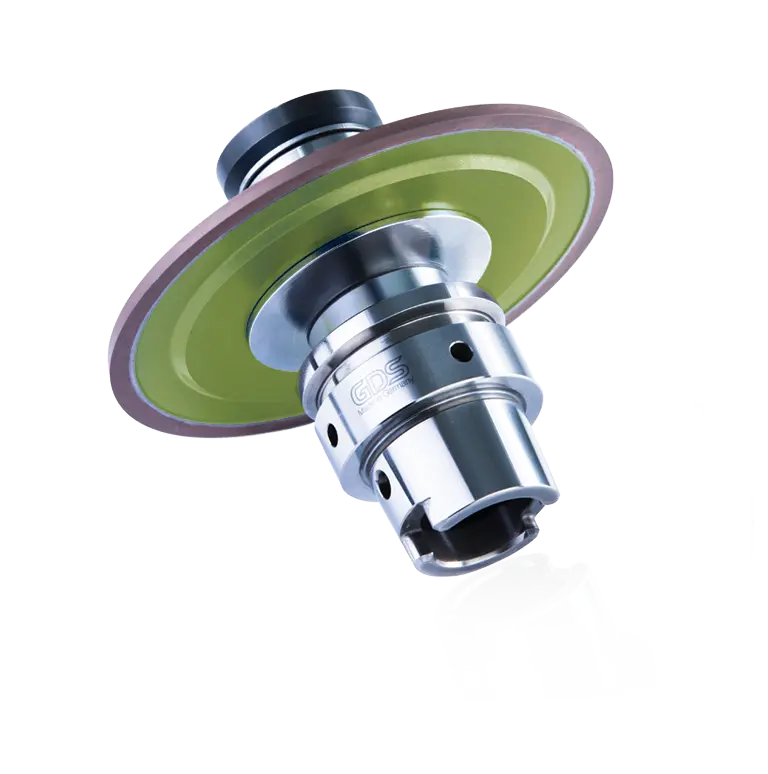

Adaptery do pojedynczej ściernicy
Stosowane są wtedy, gdy jedna ściernica wykonuje określoną operację lub gdy maszyna automatycznie zmienia kompletne adaptery.
Przy doborze należy określić:
- średnicę zewnętrzną ściernicy,
- średnicę otworu,
- szerokość,
- położenie względem powierzchni bazowej,
- prędkość obrotową,
- sposób mocowania.
Adaptery do pakietów ściernicowych
Umożliwiają osadzenie kilku ściernic na jednym trzpieniu.
Pakiet powinien zostać zaprojektowany z uwzględnieniem:
- liczby ściernic,
- kolejności ich ustawienia,
- szerokości pierścieni,
- całkowitej długości,
- maksymalnej masy,
- dostępu do obrabianego narzędzia,
- dostępu dysz chłodziwa,
- ryzyka kolizji,
- możliwości wyważenia.
Wersje krótkie i długie
Krótszy adapter zapewnia zazwyczaj większą sztywność. Dłuższy może być jednak konieczny, aby:
- ominąć element maszyny,
- zapewnić dostęp do długiego narzędzia,
- zmieścić większy pakiet,
- ustawić ściernicę w wymaganym położeniu.
Długość należy dobierać do procesu, a nie wyłącznie do maksymalnej liczby ściernic.
Adaptery do ściernic według producenta maszyny
Oferta GDS obejmuje rozwiązania przeznaczone do szlifierek narzędziowych wielu producentów:
- ANCA,
- Walter,
- Rollomatic,
- Schneeberger,
- Saacke,
- Schütte,
- Vollmer,
- Haas,
- Reinecker,
- Deckel/ISOG,
- EWAG,
- Hawema,
- Strausak,
- TTB,
- SMP,
- Zaro.
W obrębie jednej marki mogą występować różne:
- interfejsy wrzeciona,
- odmiany HSK,
- długości zabudowy,
- średnice trzpienia,
- mechanizmy mocujące,
- rowki zabierakowe,
- powierzchnie kontaktowe,
- wersje ręczne i automatyczne.
Dlatego sama nazwa marki nie wystarcza do potwierdzenia kompatybilności.
