Frezy modułowe krążkowe do kół zębatych, frezy modułowe NFMa i NFMb do kół zębatych, frezy palcowe do kół zębatych
Frezy krążkowe do wielowypustów ewolwentowych i równoległych (rolniczych)

W naszej ofercie znajdziesz frezy krążkowe modułowe nasadzane i frezy palcowe nakręcane lub monolityczne z chwytem o modułach do m=55 oraz przeróżnych profilach od standardowych po specjalne.

frez-krazkowy-do-wielowypustow

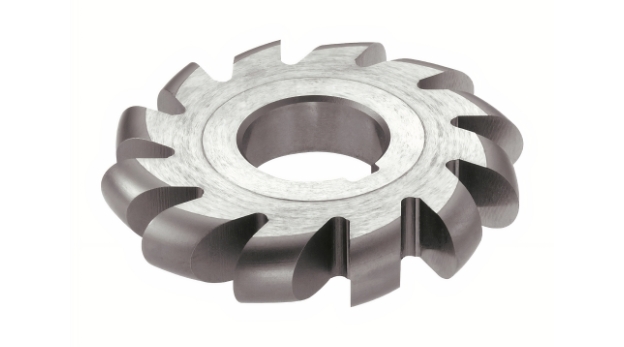

Frezy krążkowe modułowe do kół zębatych i frezy krążkowe do wielowypustów

Narzędzia kształtowe do obróbki kół zębatych i wielowypustów - frezy krążkowe modułowe i frezy palcowe

  • Frezy krążkowe modułowe nasadzane do kół zębatych o modułach do m=55 o kątach przyporu 20 stopni, 30 stopni oraz innych wg ISO 53, ISO 1328-1:2013, DIN 780, DIN 867, DIN 3961, DIN 3962, DIN 3962, DIN 3963, DIN 3964, DIN 3966, and DIN 3967, BS 436, BS 4582, JIS B 1702-1:2016, JGMA.
  • Frezy krążkowe do obróbki zgrubnej z protuberancją.
  • Frezy krążkowe do obróbki wykańczającej na gotowo.
  • Frezy krążkowe nasadzane do kół zębatych DP120 do 0.5 DP (diametral pitch) i CP (circular pitch).
  • Frezy krążkowe nasadzane do kół łańcuchowych, w tym m. in. do profili wg DIN 8150 (Galla), DIN 8164, DIN 8198 z rolkami i łańcuchami wg DIN 8187, DIN 8188 i innych.
  • Frezy krążkowe nasadzane do kół pasowych, w tym m. in. do profili HTD, AT, T, L, XL, H, GT, SM, Poly Chain i innych.
  • Frezy krążkowe nasadzane do wałków uzębionych oraz wielowypustów, do zębów prostych oraz spiralnych, profile proste, z podcięciami i inne m. in. wg DIN 5480, DIN 5481, DIN 5482, NFE 22 141, ANSI B92.1, ANSI B92.2, E22-145, DIN5481, DIN 5463, SAE J 499, JIS B 1601-1996 typ J, JIS B1603-1995, AGMA 945-A18, ISO 14, ISO 4156 oraz wg DIN 9611.
  • Frezy krążkowe nasadzane kół zębatych i wielowypustów o profilach specjalnych, w tym obrabiające głowę zęba, nieobrabiające głowy zęba, z podcięciami, fazkami i promieniami.
  • Frezy krążkowe z nieistniejącej już firmy VIS Warszawa, w tym również w pełnych zakresach uzębień i w zestawach wg ANSI, NFMa i NFMb.
  • Frezy krążkowe wykonujemy z rowkiem wzdłużnym wg DIN 138 lub dowolnie narzuconym.

Frezy krążkowe wykonujemy w wersji zaszlifowanej lub zatoczonej

Frezy palcowe do kół zębatych i wielowypustów

Frezy palcowe do obróbki kół zębatych i wielowypustów

  • Frezy palcowe do kół zębatych do modułu 55
  • Frezy palcowe do wielowypustów
  • Frezy palcowe nakręcane lub z chwytem w wersji monolitycznej

Frezy krążkowe używane są głównie do nacinania kół zębatych i wielowypustów o uzębieniu zewnętrznym. Frezowanie kształtowe następuje ząb po zębie.

Frez krążkowy modułowy nie jest narzędziem uniwersalnym i nie umożliwia obróbki nieograniczonej liczby zębów. Frezy krążkowe modułowe składają się z zestawów, w których frezy krążkowe do obróbki określonej liczby zębów mają swoje określone numery.

Frezy modułowe krążkowe i pozostałe frezy krążkowe mogą zostać wyprodukowane w wersji:

  • Zatoczonej
  • Zaszlifowanej

W naszej ofercie znajdziesz między innymi frezy krążkowe:

  • Frez krążkowy do kół łańcuchowych wg DIN 8196 i łańcuchów oraz rolek wg DIN8187 i DIN8188, DIN 8150 (łańcuchy Galla), DIN8164.
  • Frez krążkowy do kół pasowych, profile: T, L, H, MXL, XL, XH, RPP, GT i GT2, HTD, S, P, G i inne.
  • Frez krążkowy modułowy do kół zębatych o kącie przyporu 20 stopni.
  • Frez krążkowy do wielowypustów ewolwentowych wg DIN5480, DIN 5482, SAE J 499, ANSI B92.1, DIN5463, DIN5481, E22-145 itp.
  • Frez krążkowy do wielowypustów równoległych wg DIN9611.
  • Frezy krążkowy do profili specjalnych.

W ofercie naszej firmy znajdziesz również frezy palcowe do kół zębatych i wielowypustów.

Frez palcowy do kół zębatych.png

Frezy palcowe wykonujemy od modułu 6, minimalna wielkość zamówienia wynosi 2 sztuki.

Frezy palcowe do kół zębatych mogą zostać wykonane w następującej wersji:

  • Wersja nasadzana – wykonana zostaje sama części robocza z nagwintowanym otworem. Chwyt z gwintem zewnętrznym jest wykonany osobno i część chwytowa może zostać dowolnie skonstruowana.
  • Wersja monolityczna z określonym chwytem – z jednego kawałka materiału wykonujemy zarówno część roboczą jak i chwytową. Chwyt wykonujemy wg zaleceń klienta, np. z Weldonem, cylindryczny czy stożkowy.

Frezy palcowe do kół zębatych i wielowypustów mogą zostać kilkukrotnie naostrzone.

Wykonujemy frezy palcowe do modułu 55 włącznie.

  • frezy palcowe do kół zębatych
  • frezy palcowe do wielowypustów
  • frezy palcowe do kół zębatych monolityczne
  • frezy palcowe do kół zębatych i wielowypustów nakręcane

Zapraszamy do zapoznania się z naszymi artykułami na blogu o narzędziach do kół zębatych:

  • Technologia obróbki kół zębatych walcowych – metoda kształtowa - tutaj.
  • Powłoki (pokrycia) wykorzystywane w produkcji narzędzi, w tym narzędzi do kół zębatych i wielowypustów - tutaj
  • Rodzaje wielowypustów - wielowypusty równoległe i ewolwentowe - tutaj.
Materiały frezów krążkowych i palcowych do kół zębatych i wielowypustów
Stal szybkotnąca HSS lub HSSe (z dodatkiem kobaltu).
Stale szybkotnące proszkowe PM z firmy Erasteel ASP 2030 (ASP 30), ASP 2052, ASP 2060 (Vanadis 60) lub stale proszkowe PM z firmy Böhler S390 (odpowiednik ASP 2030) i S290 (odpowiedni ASP 2060).
Węglik spiekany typu K.
Narzędzia pokrywamy najpopularniejszymi i trwałymi pokryciami, w tym TiN, AlTiN (Futura Nano Top), Alcrona Pro oraz innymi (z firmy Oerlikon Balzers).
Frezy krążkowe i frezy palcowe do kół zębatych
Więcej
Frezy krążkowe i frezy palcowe do wielowypustów
Więcej
Frezy krążkowe do kół pasowych
Więcej
Frezy krążkowe i frezy palcowe do kół łańcuchowych
Więcej
Frezy krążkowe i palcowe modułowe
Więcej
Frezy krążkowe i palcowe calowe DP i CP
Więcej

Frezy kształtowe krążkowe i frezy kształtowe palcowe

Narzędzia specjalistyczne to nasza domena, a frezy krążkowe modułowe i frezy palcowe do kól zębatych i wielowypustów oferowane w tej kategorii to jeden z najpopularniejszych produktów Tradensa. Już szerokie grono naszych Klientów przekonało się o ich jakości i niezawodności w praktyce - zachęcamy do tego, byś i Ty mógł doświadczyć ich solidności.

Równocześnie chcemy podkreślić, że zamówienie frezów krążkowych u nas ma dodatkowy walor – świadczymy fachowe doradztwo, aby mieć pewność, że dostaniesz dokładnie takie frezy krążkowe do kół zębatych, jakich szukasz.

Frezy krążkowe modułowe i frezy palcowe do kół zębatych – ta jakość mówi sama za siebie!

Odpowiednio dopasowany materiał to absolutna podstawa solidnej jakości frezów. Mając tego świadomość przywiązujemy dużą wagę, z czego wykonane są frezy krążkowe dostępne w naszej bogatej ofercie.

Jakich materiałów używamy do realizacji frezów krążkowych modułowych i frezów palcowych do kół zębatych?

  • stal szybkotnąca HSS lub HSSe (z dodatkiem kobaltu)
  • stale szybkotnące proszkowe PM z firmy Erasteel ASP 2030,
  • stale proszkowe PM z firmy Böhler S390,
  • węglik spiekany typu K.

Warto również dodać, że na tym się nie zatrzymujemy – wszystkie dostępne u nas frezy krążkowe do kół zębatych dodatkowo są zabezpieczone wysokiej klasy pokryciami, które są znane ze swojej trwałości. Do najpopularniejszych używanych przez nas typów należą TiN, AlTiN (Futura Nano Top), Alcrona Pro oraz wiele innych z firmy Oerlikon Balzers. W razie dodatkowych pytań o pokrycia bądź materiały oferowanych frezów krążkowych – służymy pomocą.

Dlaczego frezy krążkowe modułowe i palcowe do kół zębatych z Tradensa?

Dlatego, że jakość ma znaczenie. Podobnie jak kompatybilność i dopasowanie do potrzeb. U nas w jednym miejscu znajdziesz frezy krążkowe dopasowane zarówno do wałków uzębionych jak i wielowypustów. Oferujemy modele dedykowane do zębów prostych oraz spiralnych, są też profile proste, z podcięciami i wiele innych – zgodnych z standardami. Jesteśmy w tej branży od lat, a frezy krążkowe do kół zębatych nie mają dla nas tajemnic. Dlatego, jeśli chcesz mieć pewność, że dostajesz wszystko, co najlepsze za uczciwą stawkę – nie szukaj dalej niż nasza propozycja.
